合理安排施工計劃：在施工前，應制定詳細的施工計劃，包括施工時(shí)間、人員、設備、材料等，確保施工過(guò)程中各項環(huán)節的協(xié)調配合，避免出現浪費時(shí)間的情況。

嚴格控制攪拌時(shí)間：鋁酸鹽無(wú)機防腐砂漿的攪拌時(shí)間應嚴格控制，以保證砂漿的充分溶解和均勻性。建議采用機械攪拌方式，攪拌時(shí)間一般不超過(guò)15分鐘。

掌握初凝時(shí)間：鋁酸鹽無(wú)機防腐砂漿的初凝時(shí)間較短，應掌握好每個(gè)施工環(huán)節的時(shí)間控制。在砂漿攪拌后，應盡快使用，避免放置時(shí)間過(guò)長(cháng)導致砂漿失效。

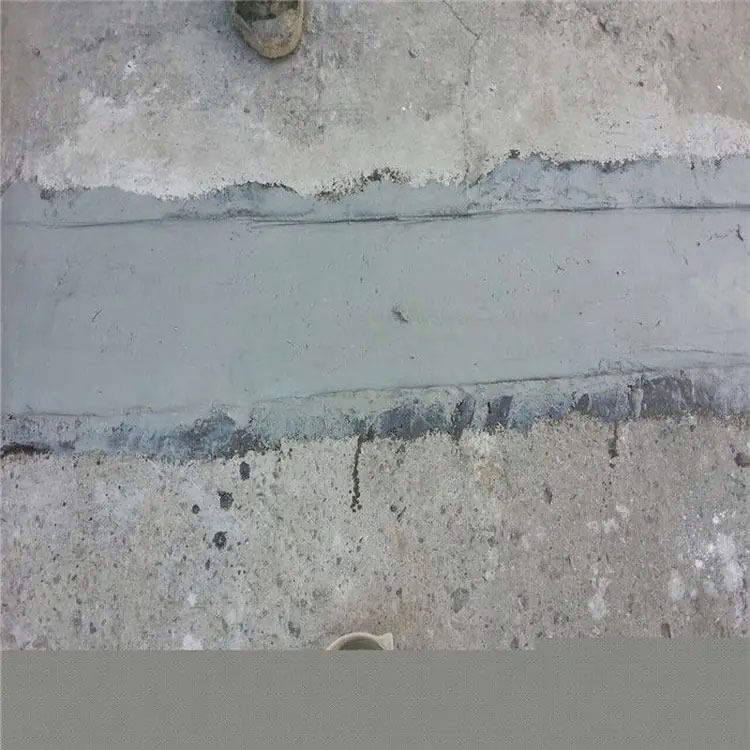

合理安排修補時(shí)間：如果需要進(jìn)行修補，應先將修補表面清理干凈，用水濕潤后進(jìn)行修補。修補時(shí)間應盡可能安排在需要修補的部位處于干燥狀態(tài)時(shí)進(jìn)行，

以保證修補質(zhì)量。

注意溫度和濕度控制：施工時(shí)溫度應保持在5℃以上，濕度應控制在70%以下。在多雨潮濕的季節，可以在施工后用塑料布等材料進(jìn)行覆蓋，以防止水分蒸發(fā)。

控制養護時(shí)間：施工完成后需進(jìn)行專(zhuān)門(mén)灑水養護，可采用噴霧器等工具進(jìn)行。養護時(shí)間應不少于7天，以保證砂漿的硬化和防水效

施工工藝

基層處理：

1、聚合物鋁酸鹽抗腐蝕砂漿基層的表面要求干凈、無(wú)塵、無(wú)油、無(wú)化學(xué)腐蝕介質(zhì)殘留物。多孔性材料的表面應預先用水浸濕，鋼基層表面應清除浮銹。

2、有滲漏處須先用快速堵漏劑進(jìn)行處理，保持基面濕潤至無(wú)明水為準，以達到更佳的抗腐蝕砂漿施工效果。

材料配制：

1、先將聚合物鋁酸鹽抗腐蝕砂漿膠液/水倒入桶中，然后按照膠液/水：粉料=1：4的比例邊攪拌邊慢慢加入粉料，攪拌至均勻無(wú)結塊膠漿狀。

2、可以采用機械攪拌或人工拌和，配制好的聚合物抗腐蝕砂漿膠漿應在2-3h內用完。

施工與養護：

1、用聚合物鋁酸鹽抗腐蝕砂漿作整體面層時(shí)，厚度不應小于3mm。當一次施工面積大時(shí)，應留施工縫或分片錯開(kāi)施工。每塊面積不宜超過(guò)10-15㎡,可視現場(chǎng)環(huán)境而定。補縫或分片錯開(kāi)施工的間隙時(shí)間不應少于24h。

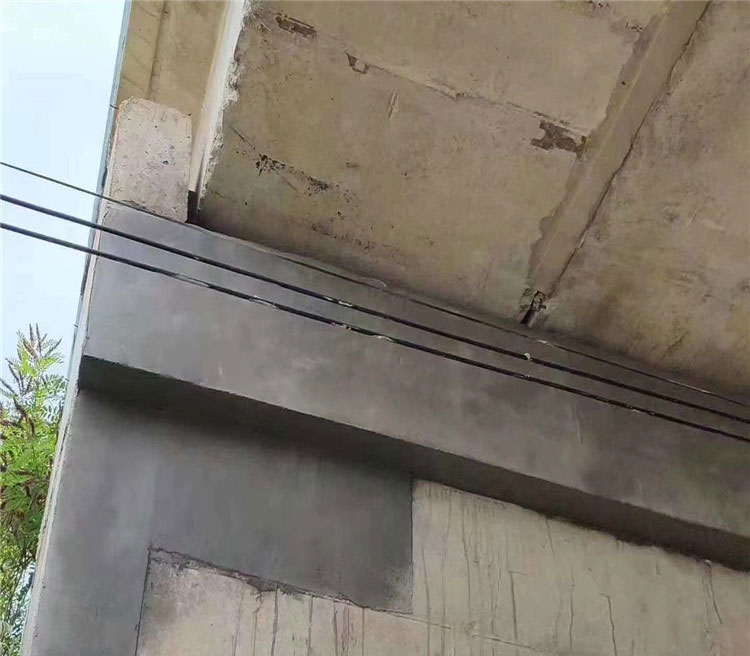

2、在混凝土或磚石結構的立面和鋼結構的表面上做整體面層時(shí)，應分兩次進(jìn)行，每次的間隔不應少于24h。當進(jìn)行后一次聚合物抗腐蝕砂漿抹面時(shí)，應一次抹平，不得反復抹壓。

3、施工后的砂漿層需養護7天。

綜上所述，控制好攪拌時(shí)間、初凝時(shí)間、修補時(shí)間、溫度和濕度控制以及養護時(shí)間等因素，可以有效控制鋁酸鹽無(wú)機防腐砂漿的施工時(shí)間。

在實(shí)際施工中咨詢(xún)專(zhuān)業(yè)人士獲取更準確的信息。
