同樣混凝土地面液體硬化劑能提高混凝土地面抵抗化學(xué)腐蝕的能力，但它們并不可能保證被處理的地面能百分之百地抵抗化學(xué)腐蝕，對于暴露或遭遇腐蝕性強的化學(xué)物質(zhì)的場(chǎng)合，選用抗化學(xué)腐蝕保護層效果更好。

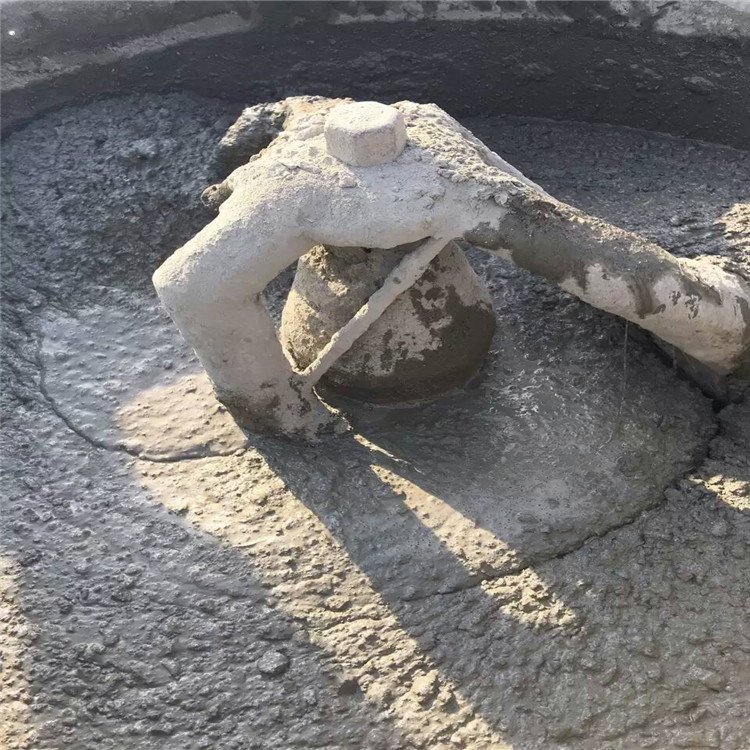

起砂原因

1.水灰比過(guò)大:即拌合的混凝土水量大，導致混凝土表面泌水，降低混凝土表面強度。

2.砂石料的級配不合理、含泥量高:骨料級配不合理、過(guò)細的土砂也易導致地面起砂，影響水泥的早期水化及混凝土的凝結。

3.施工過(guò)程中的過(guò)分振搗:加劇混凝土表面的泌水，導致混凝土表面強度較低。

4.養護不當:未能及時(shí)養護或養護不充分，暴曬或大風(fēng)導致混凝土表面大量失水，表面得不到充分水化，導致強度較低。

5.其它原因:壓光時(shí)間掌握的不好、混凝土表面未達到一定的強度就上人作業(yè)、低溫下施工混凝土表面受凍等。

6.在混凝土還沒(méi)有完全硬化前就灑水養護，造成混凝土表面水灰比增大，強度降低

工地上常常使用界面劑攪拌水泥進(jìn)行涂刮，希望將起砂部位覆蓋，事實(shí)上這樣不會(huì )達到預期效果，一般情況干燥后表層又會(huì )龜裂，剝落，大面積起殼。這是由于基層未處理好的原因，基層起粉，想通過(guò)覆蓋達到修復的效果是完全錯誤的想法。

材料特點(diǎn)

1.工程師 A5混凝土硬化劑是由1#料(無(wú)色透明，用于增硬處理)和2#料(白色乳液，用于耐磨處理)組成;

2.無(wú)毒、無(wú)味、綠色環(huán)保，通過(guò)與混凝土滲透產(chǎn)生化學(xué)反應，形成致密結晶體。施工簡(jiǎn)便，只需噴灑和涂刷即可達到理想的耐磨、增硬、增亮效果;

3.滲透固化:有效滲透1~3mm，與混凝土中的物質(zhì)產(chǎn)生化學(xué)反應，形成致密整體;抗壓強度提高10%~40%，有效提高硬度、密度;

4.增亮抗滲:增硬后的地面具有光澤，感觀(guān)效果好，防止水分油污滲入混凝土內部。

材料用法

分兩步進(jìn)行，先用1#號料進(jìn)行增硬處理，再用2#料進(jìn)行耐磨處理即可。

1.基層要求

對于起砂地面進(jìn)行清掃，無(wú)浮灰，保持干燥(可允許潮濕，但不得有明水);

裂縫及缺損部位應用工程師灌漿系列及A3高強修補料修補后，統一用A5混凝土硬化劑進(jìn)行硬化處理。

2.增硬處理

直接噴灑1#料，保證基層充分浸潤吸收，隨時(shí)補充被吸收的1#料，保持浸潤狀態(tài)，使整個(gè)地面完全浸透;

隨時(shí)將低洼處多余的1#料掃至已吸收處，應保證2小時(shí)內基層充分吸收1號料，且不應有余料堆積;

起砂嚴重的地面可連續三天重復噴灑1#料一遍。

3.耐磨處理:

1#料施工至少48小時(shí)后采用2#料直接涂刷于經(jīng)過(guò)增硬處理的地面，一遍即可，應均勻飽滿(mǎn)，不需養護，7天后可正常使用。

使用混凝土地面液體硬化劑后，混凝土地面所能達到的硬度和密度取決于混凝土地面表層的質(zhì)量，液體硬化劑能夠大大提高一般混凝土地面的耐磨性、降低起塵程度。對于高質(zhì)量的混凝土地面(水灰比小，拋光面精密)而言，對液體硬化劑的需求也就減少了。
